TGG
TGG(铽镓石榴石)单晶是用于制作法拉第旋光器与隔离器的最佳磁光材料，适用波长400-1100nm（不包括470nm-500nm）。法拉第旋光器由TGG晶棒和一个特殊设计的磁体组成。穿过磁光材料的光束的偏振方向将在磁场作用下发生..
产品描述
TGG(铽镓石榴石)单晶是用于制作法拉第旋光器与隔离器的最佳磁光材料，适用波长400-1100nm（不包括470nm-500nm）。法拉第旋光器由TGG晶棒和一个特殊设计的磁体组成。穿过磁光材料的光束的偏振方向将在磁场作用下发生偏转，其偏转方向只与磁场方向有关，与光束传播方向无关。光隔离器由一个45度偏转的旋光器和一对适当放置的偏振器组成， 它使光束仅能沿一个方向通过，而阻断反向传播的光束。
TGG单晶具有大的磁光常数、低的光损失、高热导性和高激光损伤阈值， 广泛应用于YAG 、掺Ti蓝宝石等多级放大、环型、种子注入激光器中。
优点

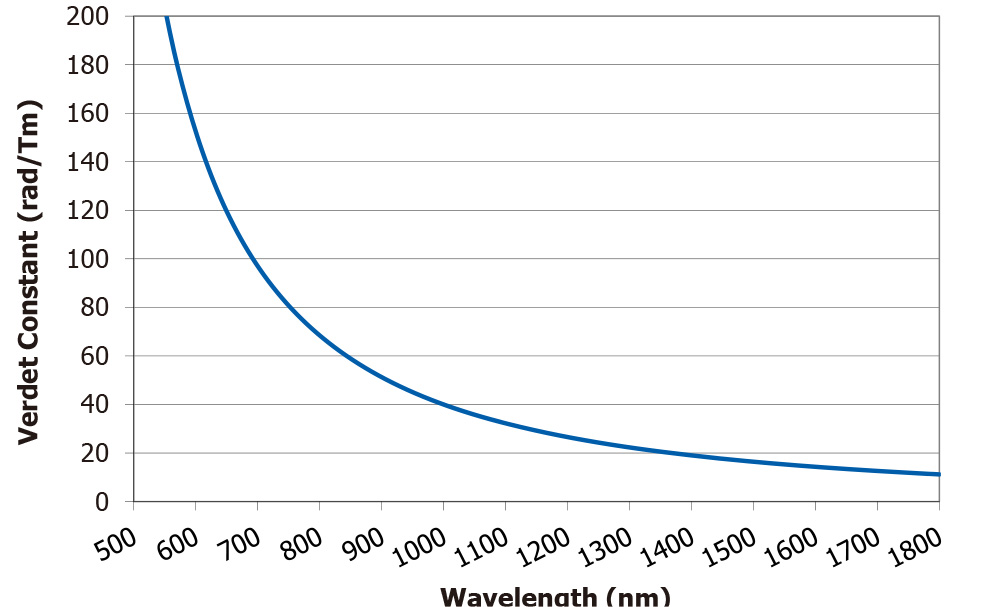

- 磁光常数大（35 Rad T-1m-1）
- 高热导率（7.4 W m-1K-1）
- 高抗激光损伤阈值（＞1 GW/cm2）
|
化学式
|
Tb3Ga5O12
|
|
晶胞参数
|
a=12.355 Å
|
|
生长方法
|
提拉法
|
|
密度
|
7.13 g/cm3
|
|
熔点
|
1725 ℃
|
|
莫氏硬度
|
8 Mohs
|
|
折射率
|
1.954 @ 1064 nm
|
|
定向
|
[111] ±15′
|
|
消光比
|
≥30 dB
|
|
直径公差
|
±0.1 mm
|
|
长度公差
|
±0.2 mm
|
|
光洁度
|
10/5 参考MIL-PRF-13830B标准
|
|
平面度
|
≤λ/8 @ 633 nm
|
|
透射波前畸变
|
≤λ/8 @ 633 nm
|
|
平行度
|
20″
|
|
垂直度
|
≤15′
|
|
倒角
|
≤0.2 mm×45°
|
|
增透膜反射率
|
R＜0.2% @ 1064 nm
|
