YVO4
钒酸钇(YVO4)单晶是一种具有优良物理光学性能的双折射晶体材料。该晶体透光范围宽，透过率高、双折射系数大、并易于加工。因此，YVO4晶体被广泛应用于光纤通信领域，是光通信无源器件如光隔离器、旋光器、延迟器、偏..
产品描述

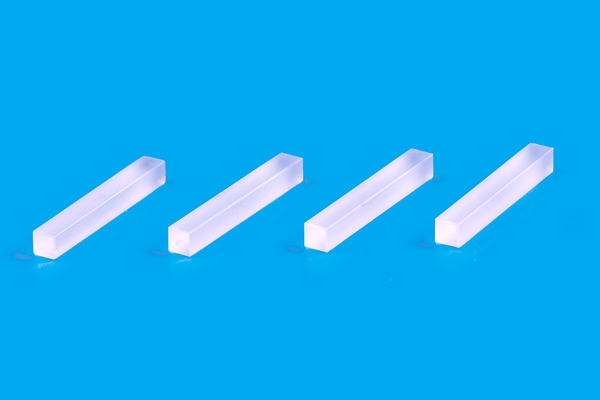

钒酸钇(YVO4)单晶是一种具有优良物理光学性能的双折射晶体材料。该晶体透光范围宽，透过率高、双折射系数大、并易于加工。因此，YVO4晶体被广泛应用于光纤通信领域，是光通信无源器件如光隔离器、旋光器、延迟器、偏振器中的关键材料。
YVO4晶体基本特性:
| 透光范围 | 高透光率0.4-5 μm |
| 晶体匀称性 | 四方锆石, 空间群D4h |
| 晶格参数 | a=b=7.12A; c=6.29A |
| 密度 | 4.22 g/cm3 |
| 莫氏（Mohs）硬度 | 5, 近似玻璃 |
| 潮解性 | 不潮解 |
| 热膨胀系数 | αa=4.43x10-6/K; αc=11.37x10-6/K |
| 热传导系数 | //C:5.23 W/m/K;⊥C:5.10 W/m/K |
| 晶系 | 正单轴晶体 no=na=nb, ne=nc |
| 热光系数 | dna/dT=8.5x10-6/K; dnc/dT=3.0x10-6/K |
| 折射系数，双折射系数(△n=ne-no)，离散角45°(ρ): | no=1.9929, ne=2.2154, △n=0.2225, ρ=6.04° at 0.63μm no=1.9500, ne=2.1554, △n=0.2054, ρ=5.72° at 1.30μm no=1.9447, ne=2.1486, △n=0.2039, ρ=5.69° at 1.55μm |
| 塞米尔（Sellmeier）方程(λ用μm表示): | no2=3.77834+0.069736/(λ2-0.04724)-0.0108133λ2 ne2=4.59905+0.110534/(λ2-0.04813)-0.0122676λ2 |
YVO4与其他双折射晶体的基本特性比较
| YVO4 | TiO2 | CaCO3 | LiNbO3 | ||
| 热膨胀系数 (/CO) | c-轴 | 11.4x10-6 | 9.2x10-6 | 26.3x10-6 | 16.7x10-6 |
| a-轴 | 4.4x10-6 | 7.1x10-6 | 5.4x10-6 | 7x10-6 | |
| 反射系数 | no | 1.9447@1550nm | 2.454@1530nm | 1.6346@1497nm | 2.2151@1440nm |
| ne | 2.1486@1550nm | 2.710@1530nm | 1.4774@1497nm | 2.1413@1440nm | |
| 双折射率(ne-no) | 0.2039@1550nm | 0.256@1530nm | -0.1572@1497nm | -0.0738@1440nm | |
| 莫氏（Mohs）硬度 | 5 | 6.5 | 3 | 5 | |
| 潮解性 | 无 | 无 | 弱 | 无 | |
| 透光范围 | 0.4-5μm | 0.4-5μm | 0.35-2.3μm | 0.4-5μm | |
YVO4晶体的应用产品指标：
1. 光纤隔离器用双折射楔角片规格
1. 光纤隔离器用双折射楔角片规格
| 孔径 | 1.0x 1.0mm2 to 4x4mm2 |
| 尺寸公差 | +/-0.05mm |
| 楔角公差 | +/-15% |
| 光轴方位角 | +/-0.5° |
| 平面度 | λ/4 @ 632.8 nm |
| 表面质量 | 20-10 |
| 防反射镀膜 | R<0.2% @1550 or 1310nm |
| 标准尺寸 备注：其他尺寸和镀膜可根据要求定制 |
1.25mmx1.25mmx0.5mm with 13° 或 15° 楔角, phi=22.5° |
2.光环形器和光分束器用YVO4
| 尺寸公差 | W(+/-0.05mm)xH(+/-0.05mm)xL(+/-0.1mm)or(+/-0.003mm) |
| 光轴方位角 | +/-0.5° |
| 平行度 | <15 arc sec |
| 垂直度 | <10 arc min |
| 平面度 | λ/4 @ 632.8nm |
| 表面质量 | 20/10 |
| 防反射镀膜 | R<0.2% @1550 or 1310nm +/-40nm |
| 标准尺寸 备注：其他尺寸和规格可根据要求定制 |
2.6x2.6x10mm, θ=45°,φ=0° |
