分光膜
分光膜是一种具有特殊光学性质的薄膜材料，它能够将入射的光按照不同的波长进行分离或合并。分光膜的设计和制造旨在实现光的分光和波长选择的功能，在分光镜和二向色镜（光学仪器内部组件）的制造过程中，通过镀制的..
产品描述

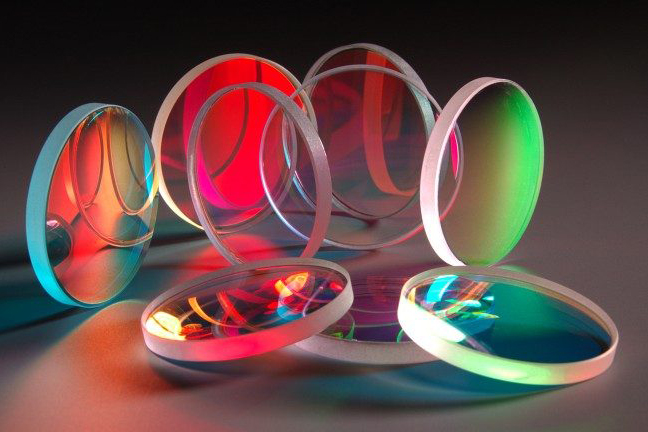

分光膜是一种具有特殊光学性质的薄膜材料，它能够将入射的光按照不同的波长进行分离或合并。分光膜的设计和制造旨在实现光的分光和波长选择的功能，在分光镜和二向色镜（光学仪器内部组件）的制造过程中，通过镀制的分光膜实现不同波段的筛选和反射，广泛应用于光谱分析、光学仪器、光电子学、太阳能领域、显示技术以及光学涂层等多个领域。
|
基底材料
|
波长
|
反射率要求
|
反射率要求
|
|
pigtail
|
1064/1310/1550±20nm
|
T/R=50%/50%±2%
|
T/R=80%/20%±2%
|
|
G/C-lens
|
1064/1310/1550±20nm
|
T/R=50%/50%±2%
|
T/R=80%/20%±2%
|
|
H-K9L
|
1064/1310/1550±20nm
|
T/R=50%/50%±2%
|
T/R=80%/20%±2%
|
|
融石英
|
1064/1310/1550±20nm
|
T/R=50%/50%±2%
|
T/R=80%/20%±2%
|
| 镀膜类型 | 性能和应用 | |
| 分光膜层 | 偏振分光镜 | High reflection for s-polarized and antireflection for p-polarized for laser application. |
| 宽带偏振分光镜 | Wide wavelength bandwidth provide high reflection to s-polarized and antireflection to p-polarized. | |
| 非偏振分光镜 | The low polarization dependence of the metallic dielectric hybrid coating allows the transmission and reflection of S-polarization and P-polarization states to be within 6% of each other. | |
Laser Line Polarization Beamsplitter Coating

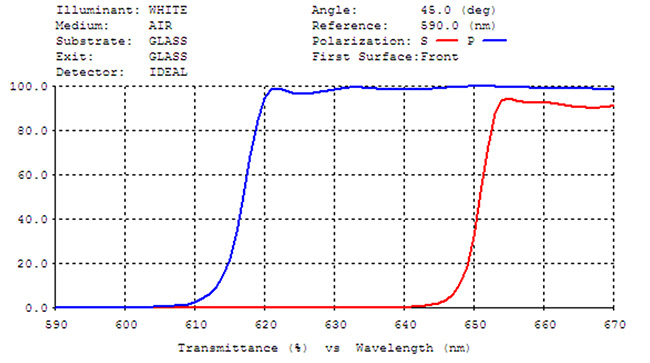

PBS 632.8nm Rs>99.5% & Rp<5% @632.8nm AOI=45Deg
Broadband Polarization Beamsplitter Coating

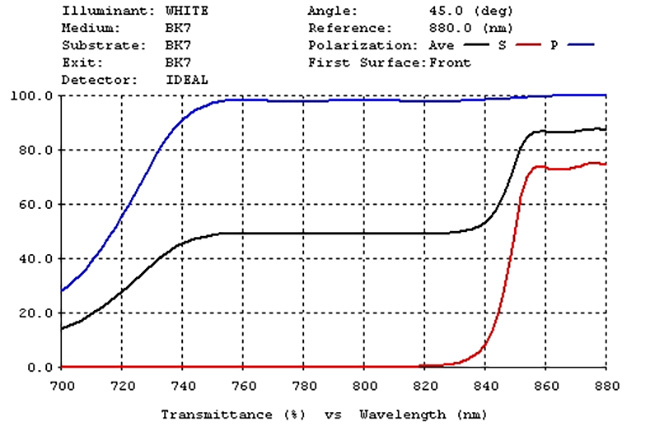

Rs>99.5% & Rp=2±1% @ 770nm~800nm AOI=45Deg

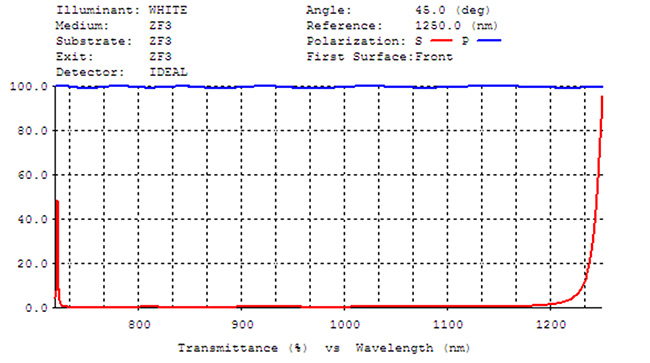

Rs>99% & Rp<5% @ 800nm~1100nm AOI=45Deg
Non-polarizing beamspiltter Coating

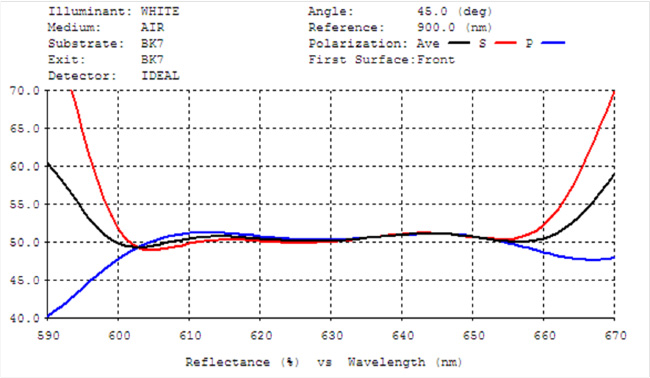

Rs:Ts=Rp:Tp=50:50 @ 632.8nm AOI=45Deg

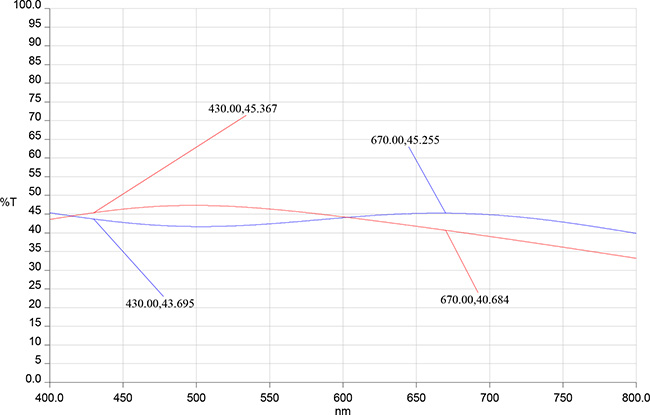

Tp=Ts=Rp=Rs=45%, |Tp-Ts|<6%, |Rp-Rs|<6%,
Absorbtion<10%@430nm~670nm
Red Line - Tp, Blue Line - Ts
Absorbtion<10%@430nm~670nm
Red Line - Tp, Blue Line - Ts
