Cr:YAG＋YAG+Nd:YAG
扩散键合，就是首先将两块晶体经过一系列表面处理后，紧密地贴在一起，在室温下形成光胶，然后再对晶体进行热处理，在无须其他粘结剂的情况下形成永久性键合，实验表明不掺杂的晶体键合在同基质掺杂晶体的两端作为端..
产品描述
扩散键合，就是首先将两块晶体经过一系列表面处理后，紧密地贴在一起，在室温下形成光胶，然后再对晶体进行热处理，在无须其他粘结剂的情况下形成永久性键合，实验表明不掺杂的晶体键合在同基质掺杂晶体的两端作为端帽时，端面温升很小，接近冷却剂的温度，减少了热透镜效应和分光镀膜的热诱导波长移动造成的端面扭曲，有利于激光器的稳定及高功率的激光运转。因此这种热键合技术在激光应用方面不仅可以大大改善激光热性能和光束质量，而且有利于激光系统的集成化和获得大尺寸晶体。
基本规格
| 掺杂浓度 | 0.5%-3% |
| 截面（mm） | 2×2-10×10 |
| 激光晶体长度（mm） | 1-30 |
样品测试结果
Cr：YAG+1%Nd：YAG（2mm+8mm）

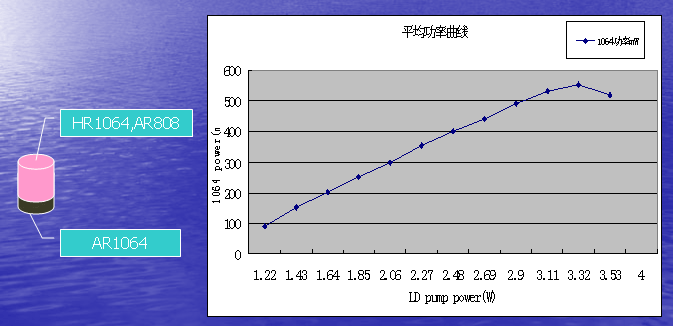

Cr：YAG初始透过率T=70%平均功率输出曲线：
| LD Power/W | 1.22 | 1.43 | 1.64 | 1.85 | 2.06 | 2.27 | 2.48 | 2.69 | 2.9 | 3.11 | 3.32 | 3.53 | 4 |
| 1064 Power/mW | 91 | 152 | 201 | 251 | 299 | 353 | 402 | 441 | 492 | 533 | 554 | 520 |
